<big id="joax7"></big> 本品是以高性能聚酰亞胺（PI）薄膜為基材，單面或雙面涂覆F-46氟樹脂（FEP）而成的特種復合薄膜。它完美繼承了聚酰亞胺薄膜卓越的耐高低溫性、機械強度及電氣絕緣性，同時通過FEP層引入了優異的熱塑粘合性、耐化學腐蝕性和低表面能。這種復合結構實現了高溫下的自粘密封，為高端線纜和電子元件提供了理想的絕緣與封裝解決方案。
| 1. 產品概述 Product Overview | |||||

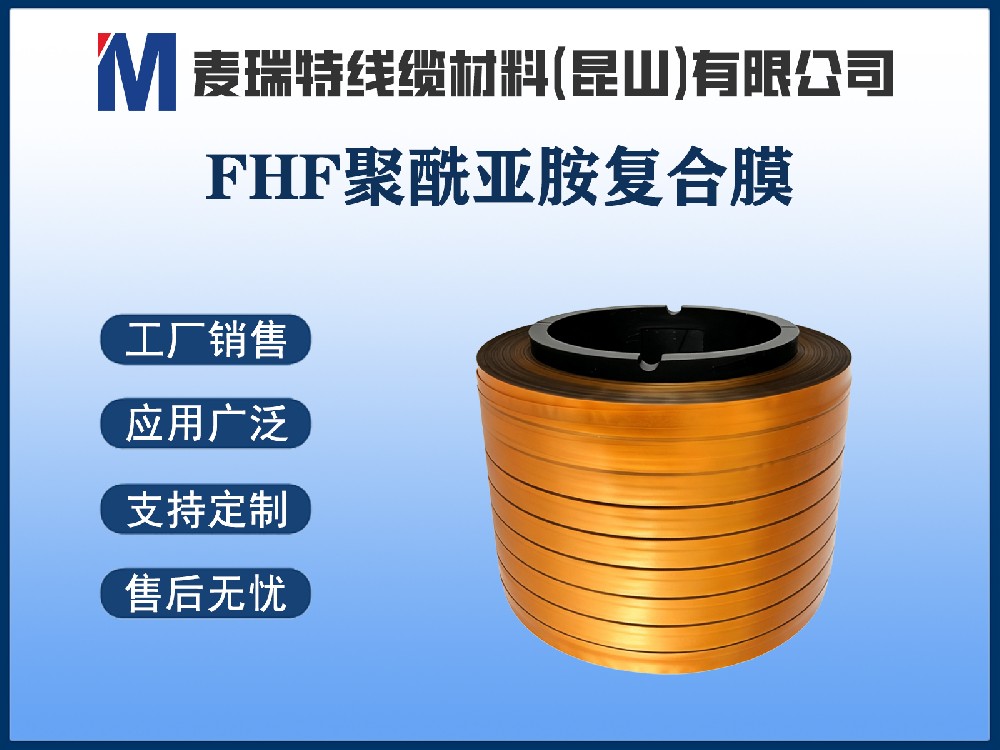

| 產品名稱：聚酰亞胺復合膜 / TRT復合膜（單面/雙面氟樹脂復合） | |||||
| 產品型號：FH型 (單面復合)， FHF型 (雙面復合) | |||||
| 材質結構： | |||||
| FH型：聚酰亞胺薄膜 (PI) + F-46氟樹脂 (FEP) 涂層 或 PTFE涂層 | |||||
| FHF型：FEP層 + PI層 + FEP層 或 PTFE層 + PI層 + PTFE層 （三明治復合結構） | |||||
| 描述：本品是以高性能聚酰亞胺（PI）薄膜為基材，單面或雙面涂覆F-46氟樹脂（FEP）而成的特種復合薄膜。它完美繼承了聚酰亞胺薄膜卓越的耐高低溫性、機械強度及電氣絕緣性，同時通過FEP層引入了優異的熱塑粘合性、耐化學腐蝕性和低表面能。這種復合結構實現了高溫下的自粘密封，為高端線纜和電子元件提供了理想的絕緣與封裝解決方案。 | |||||
| 主要功能：用作高溫電線、電纜、電磁線、柔性扁平電纜（FFC）的絕緣層與封裝層；特種電機的槽絕緣；耐高溫電子元件的保護與粘合。 | |||||
| 2. 主要應用領域 Main Application Areas | |||||
| 航空航天導線、機器人伺服電機繞組線、高溫特種電纜、高頻變壓器層間絕緣、柔性印刷電路板（FPC）補強與覆蓋、汽車電子（發動機艙）、軍工電子設備。 | |||||
| 3. 規格與物理機械性能 Specifications & Physical/Mechanical Properties | |||||
| 性能指標 | FH35 | FH50 | FHF38 | FHF40 | FHF50 |
| 總厚度 (μm) | 35±3 | 50±3 | 38±3 | 40±3 | 50±3 |
| PI層厚度 (μm) | 25 | 35 | 25 | 25 | 35 |
| FEP層厚度 (μm) | 10 | 15 | 13 | 15 | 15 |
| 拉伸強度 (MPa) | ≥110 | ≥110 | ≥110 | ≥110 | ≥110 |
| 斷裂伸長率 (%) | ≥40 | ≥40 | ≥40 | ≥40 | ≥40 |
| 剝離強度 (F-F面) (N/25mm) | ≥6 | ≥6 | ≥6 | ≥6 | ≥6 |
| 剝離強度 (F-H面) (N/25mm) | ≥4 | ≥4 | ≥4 | ≥4 | ≥4 |
| 4. 電氣性能 Electrical Performance | |||||
| 性能指標 | 規格值/要求 | 備注 | |||
| 工頻電氣強度 | ≥ 150 MV/m | 優異的擊穿場強 | |||
| 表面電阻 (200°C) | ≥ 1.0 × 1013 Ω | 高溫下絕緣性能穩定 | |||
| 體積電阻率 (200°C) | ≥ 1.0 × 101? Ω·cm | 極高體積絕緣電阻 | |||
| 相對介電常數 (50Hz) | ≤ 3.9 | 介電性能穩定 | |||
| 介質損耗因數 (50Hz) | ≤ 1.0 × 10?3 | 極低的信號損耗 | |||
| 注：電氣性能為FH/FHF系列產品的共通要求。 | |||||
| 5. 通用性能 General Properties | |||||
| 耐溫性：長期使用溫度 -269°C ~ +200°C，短期可達 +300°C（取決于FEP層）。 | |||||
| 耐化學性：耐大多數有機溶劑、酸、堿；PI層不耐強堿，F(xiàn)EP層具有優異的不粘性和耐化學性。 | |||||
| 耐輻射性：優異。 | |||||
| 阻燃性：本產品具有不燃性（PI與FEP均為UL94 V-0級材料）。 | |||||
| 吸濕性：極低。 | |||||
| 6. 其他特性 Other Characteristics | |||||
| 熱封（自粘）性能：在高溫（通常高于FEP熔點約260°C）和壓力下，F(xiàn)EP層可熔化并與自身或其他金屬/材料表面粘合，形成密封絕緣層。 | |||||
| 柔韌性：極佳，耐反復彎折。 | |||||
| 表面特性：FEP面光滑，具有不粘性。 | |||||
| 7. 包裝與儲存 Packaging & Storage | |||||
| 包裝形式：卷裝，內芯為硬質塑料管。 | |||||
| 卷芯內徑：76 ± 1 mm 或52 ± 1 mm。 | |||||
| 寬度規格：可根據客戶要求分切，最小寬度2mm，公差 ±0.1 mm。 | |||||
| 標識：每卷產品注明：產品名稱、型號、規格（厚度×寬度）、批號、生產日期、制造商名稱。 | |||||
| 保質期：自生產之日起12個月。 | |||||
